注射宠物预成型时应该注意什么？

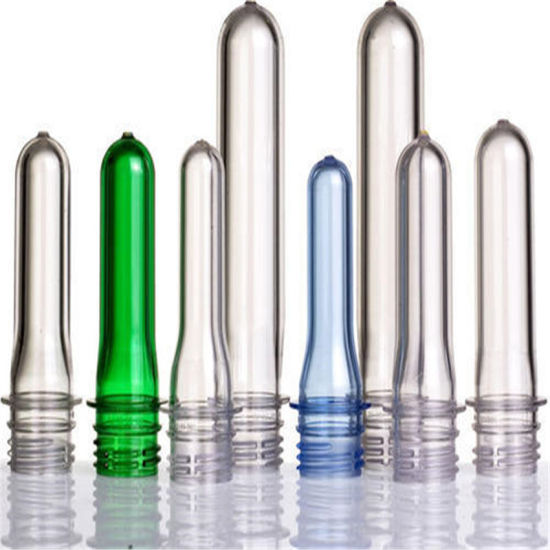

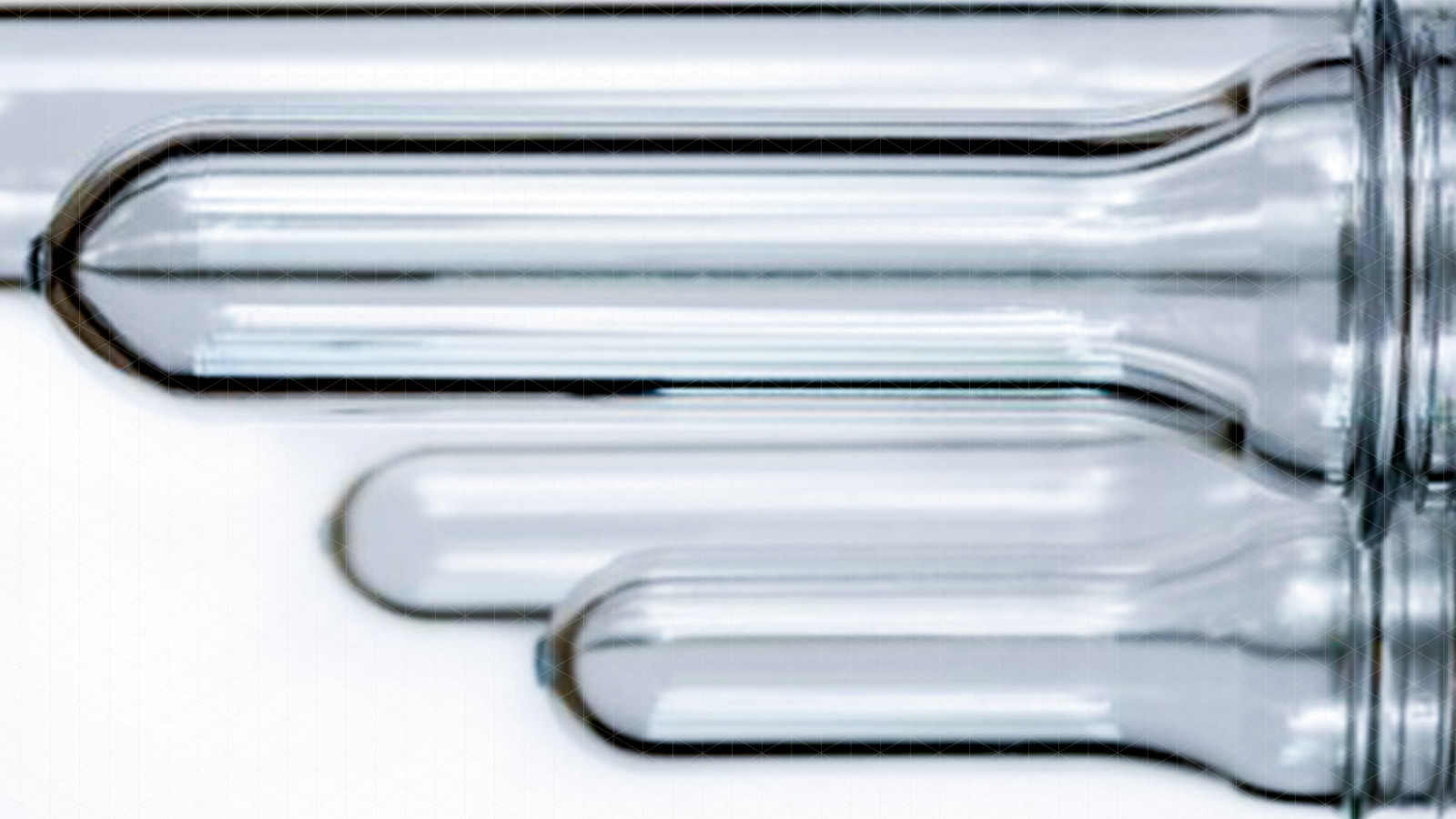

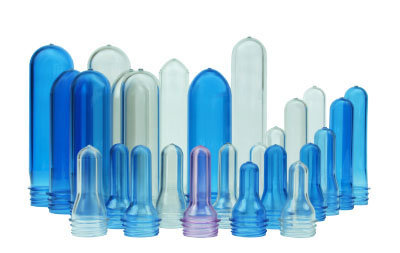

PET的化学名称是聚丙烯二苯二甲酸酯，也称为聚酯。目前，GF-PET是客户使用最多的PET，主要用于预成型。 PET在熔融状态下具有更好的流变学，并且压力对粘度的影响比温度更大。因此，压力主要用于改变熔体的流动性。

塑料的处理是因为PET大分子包含具有一定程度的亲水性的脂肪碱基，因此在高温下对水更敏感。当水分含量超过极限时，PET的分子量将在加工过程中减小，并且产品将变色和脆性。 。因此，必须在处理前干燥材料。干燥温度为150°C超过4小时，通常为170°C 3-4小时。空气射击方法可用于检查材料是否完全干燥。回收材料的比例通常不得超过25％，并且必须将再生材料彻底干燥。

注射型机器由于其在熔点和高熔点后的稳定时间短而使用了PET。因此，有必要选择一个具有更多温度控制部分的注入系统，而在增塑过程中自我摩擦的产生较少，并且产品的实际重量（含水材料）不能小于机器注入量的2/3。

模具和门设计宠物的预成型通常由热跑者模具形成。最好在模具和注塑机模板之间有一个隔热罩，其厚度约为12mm，隔热罩必须能够承受高压。排气必须足够避免局部过热或碎裂，但是排气口的深度通常不超过0.03mm，否则很容易产生闪光灯。

熔体温度可以通过空气射击方法测量。温度范围为270-295°C，并且可以将增强的GF-PET设置为290-315°C。

注射速度通常应该很快，以防止注射过程中过早凝结。但是太快和高剪切速率使材料脆弱。注射通常在4秒内完成。

背压越低，避免磨损越好。通常不超过100bar。通常不需要使用。

保留时间不会使用太长的保留时间来防止分子量减小。尽量避免温度在300°C以上。如果停机时间少于15分钟。只需要进行空气注射处理；如果超过15分钟，请用粘度PE清洁，然后将枪管温度降低到PE温度，直到机器再次打开为止。

防范措施

⑴恢复的材料不应太大，否则很容易在喂食场所引起“桥接”并影响塑料。

⑵如果霉菌温度无法很好地控制或无法正确控制材料温度，则很容易产生“白色雾”和不透明度。模具温度低且均匀，冷却速率很快，并且产物透明，结晶较少。
