IBC 笼式焊接完整指南：机器、自动化和解决方案

在化学、食品和制药行业的全球供应链中，中型散装容器 (IBC) 笼是液体和粉末安全运输的关键支柱。 IBC 笼的耐用性、合规性和成本效益取决于一个核心制造工艺： 精密焊接。这本综合指南探讨了现代 IBC 笼式焊接技术、自动化解决方案以及如何选择能够最大限度提高生产质量和效率的设备。

了解 IBC 笼的构造和焊接要求

IBC 笼的剖析

每个 IBC 笼由几个需要精确连接的关键部件组成：

核心结构要素：

· 四根垂直角柱（主承重柱）

· 顶部和底部矩形框架

· 水平和垂直丝网

· 带加强铰链的门组件

· 用于物料搬运的叉槽通道

为什么焊接质量不容忽视： IBC 笼必须承受严酷的条件——在巨大的重量下堆叠、运输过程中的持续振动以及暴露在恶劣的环境中。 如果执行不正确，一致、高质量的焊接直接影响： 每个焊接点都会成为潜在的故障点。

· 承载能力和堆码稳定性

· 符合联合国有害物质认证

· 集装箱整个生命周期的操作安全

· 通过减少故障来实现总拥有成本

关键的焊接挑战

制造商面临几个技术障碍：

热变形管理： 加热不均匀会导致框架翘曲，从而导致塑料瓶或内衬出现组装问题。

一致的熔深： 在每个笼子的数百个焊接点上实现均匀的焊接熔深，特别是在电线与框架相交的地方。

生产吞吐量： 手动焊接无法满足现代供应链的批量需求。

材料可变性： 使用镀锌和粉末涂层焊丝需要不同的焊接参数集。

IBC 笼式焊接机和生产线的类型

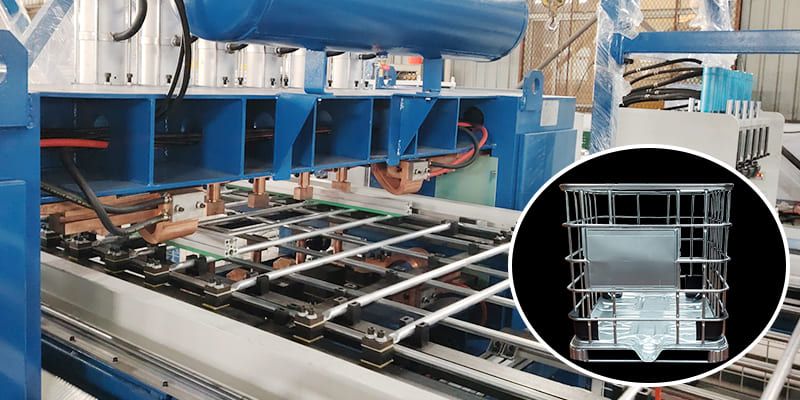

1. IBC笼式框架焊接机

这些专用系统专注于 结构基础——以机器人精度将角柱连接到顶部和底部框架。

它们是如何工作的：

· 多头焊接站同时焊接所有四个角

· 精密夹具和固定装置消除了人为定位误差

· 伺服控制夹紧在焊接过程中保持对准

· PLC程序存储不同保持架尺寸的参数

主要优势： 在 60 秒内完成垂直度和尺寸精度，而手动焊接则需要 5 分钟以上。

2. IBC手提笼焊接线

对于完整的保持架组装，制造商采用 半自动化或全自动焊接线.

半自动线：

· 非常适合中等批量生产或多种产品变型

· 操作员装载组件；自动化站处理焊接序列

· 笼子尺寸之间的快速转换（通常在 15 分钟内）

· 自动化投资与灵活性之间的 完美平衡

全自动生产线：

· 适用于大批量生产的完整交钥匙解决方案

· 自动化物料搬运系统输送丝网和框架组件

· 焊接站之间的机器人定位和转移

· 无与伦比的产量： 每小时 80-120 个完整的笼子

· 各站综合质量监控系统

实际比较：手动操作： 8-10 个笼子/小时，配备 2 名熟练焊工半自动生产线： 25-40 个笼子/小时，配备 1 名操作员全自动生产线： 80-120 个笼子/小时，需要最少的监督

3. 专业焊接站

门铰链焊机： 确保高磨损部件的完美对准和一致的熔深。

叉槽焊接系统： 以自动精度加固这些关键应力点。

定制夹具解决方案： 适用于非标准保持架设计或专有配置。

为现代 IBC 笼式焊机提供动力的核心技术

电阻焊：行业标准

为什么它在 IBC 制造中占据主导地位：

· 速度： 每次焊接在毫秒内完成

· 能源效率： 仅在接触点进行局部加热

· 无耗材： 与 MIG/MAG 焊接不同

· 非常适合线框连接

先进的控制带来不同：

· 恒流监控确保穿透力一致

· 电极力分布适应材料变化

· 自动尖端修整保持电极表面质量

· 能源监控立即标记潜在的薄弱焊缝

适用于重型应用的机器人弧焊

MIG/MAG 焊接的优势包括：

· 边框材料较厚超过4mm

· 连续缝焊要求

· 需要特定填充金属的特殊合金材料

· 维修和返工站

智能控制系统

现代 IBC 焊机采用先进的电子设备：

PLC + HMI 集成： 存储数百个不同保持架型号的焊接计划。操作员可以通过一键式简单操作在配方之间进行切换。

伺服定位系统： 定位精度达到±0.1mm以内，确保每个周期完美对准。

物联网连接： 远程监控生产指标、预测性维护警报和性能分析。

自动化的变革性好处

品质转型

每个笼子都相同： 自动化系统消除了人为差异。每个焊接都接收相同的参数——压力、电流、持续时间。

简化合规性： 生成完整的焊接数据日志，以满足质量审核和认证要求。

降低返工率： 通常将手工焊接的返工率从 5-8% 降低到自动化焊接的 0.5% 以下。

经济优势

降低劳动力成本： 一条自动化生产线取代 6-8 名熟练焊工，同时提高产量。

材料优化： 精确的焊接放置可最大限度地减少过度焊接并减少电极消耗。

能源效率： 与传统系统相比，现代中频焊接变压器可减少 30-40% 的功耗。

卓越运营

安全增强： 使操作员免受重复性劳损和烟雾暴露。

可扩展性： 模块化设计允许随着生产需求的增长而添加工作站。

灵活性： 几分钟内即可在不同保持架设计之间快速切换。

如何选择：IBC 笼式焊接解决方案指南

第 1 步：评估生产要求

需要回答的关键问题：

· 当前和预​​计的年度笼养量

· 生产中不同保持架设计/尺寸的数量

· 可用厂房面积及天花板高度

· 现有的物料搬运基础设施

基于数量的建议：

· 年产量低于 20,000 个笼子： 手动装载的半自动系统

· 20,000-80,000 个笼子/年： 全自动单线系统

· 每年超过 80,000 个笼子： 多条全自动生产线或集成单元

第 2 步：评估技术规格

关键机器参数：

· 最大线材厚度能力（通常为5-8mm）

· 同时焊接点数量

· 定位精度和重复精度

· 保持架尺寸之间的转换时间

· 电气要求和功耗

步骤 3：总拥有成本分析

超越初始投资：

· 维护要求和备件可用性

· 预期电极寿命和更换成本

· 每笼能耗

· 操作人员和维护人员的培训要求

· 与现有系统的潜在集成成本

第四步：供应商评估标准

供应商基本资格：

· IBC 制造的行业特定经验

· 具有类似应用的现有客户的参考

· 从概念到安装的工程支持

· 培训计划和文档的可用性

· 本地或响应式全球服务网络

· 致力于持续改进和更新

环机械：IBC 焊接解决方案的卓越工程

凭借多年的专业经验，环机械 为全球 IBC 制造商提供我们的方法将深厚的工艺知识与稳健的机械设计相结合。 精密设计的解决方案。

我们的产品组合

高速框架焊机： 具有自动焊嘴修整和实时质量监控功能的四头同步焊接系统。

模块化焊接线： 可根据您的成长轨迹配置从半自动到全自动的系统。

完整的生产单元： 集成解决方案，包括材料处理、焊接、质量检测和堆叠。

我们的解决方案有何独特之处

特定应用工程： 我们不提供通用焊机。每个环机械系统都将 IBC 特定知识融入其设计中。

无与伦比的耐用性： 工业级组件适合连续三班制操作。

直观的操作： 带有视觉指南的简化 HMI 可减少培训时间和操作员错误。

全球支持： 全面的文档、远程诊断和快速响应的技术支持。

成功案例：全球化学品制造商

挑战： 将产量从 45 个笼子/小时提高到 85 个笼子/小时，同时提高焊接一致性以获得联合国认证。

解决方案： 定制设计的带有集成视觉检测的全自动焊接线。

结果：

· 产量增加至 92 个笼子/小时（提高 104%）

· 焊缝一致性达标率达到99.8%

· 劳动力需求从每班 9 名操作员减少到 3 名操作员

· 通过提高生产力在 14 个月内实现投资回报

工业4.0及未来趋势

智能制造集成

预测性维护： 振动和热传感器在故障发生之前检测到正在出现的问题，从而将计划外停机时间减少高达 70%。

数字孪生： 焊接线的虚拟模型可以在不中断生产的情况下进行优化和故障排除。

数据分析： 机器学习算法分析焊接质量趋势，以提出参数优化建议。

可持续发展的进步

能量回收系统： 捕获并再利用焊接变压器的废热。

材料优化算法： 人工智能驱动的嵌套软件可最大限度地降低丝网废品率。

自适应焊接技术

视觉引导系统： 摄像头在焊接前验证组件定位，并在完成后检查焊缝。

实时参数调整： 系统自动补偿材料厚度变化或涂层差异。

进行转变：实施最佳实践

现有设施的分阶段方法

第 1 阶段： 从框架焊接机开始，建立质量基础第 2 阶段： 添加半自动网格焊接站第 3 阶段： 集成材料处理以实现全自动化第 4 阶段： 实施数据收集和分析系统

培训和知识转移

综合计划涵盖：

· 机器操作和配方管理

· 预防性维护程序

· 基本故障排除和诊断

· 质量控制和检验协议

持续改进文化

要跟踪的关键绩效指标：

· 设备整体效率（OEE）

· 一次合格率

· 平均故障间隔时间

· 每笼能耗

· 产品之间的转换时间

结论：竞争的必要性

在当今要求严格的制造环境中， 自动化 IBC 笼式焊接不再是一种奢侈品，而是一种竞争必需品。稳定的质量、提高的产量和降低的运营成本相结合，创造了引人注目的经济优势。

手动焊接根本无法满足现代 IBC 应用的精度要求或全球供应链的批量需求。向自动化焊接的过渡是 IBC 制造商可以获得的最高回报投资之一。

与环机械的下一步合作

准备好改造您的 IBC 笼式生产了吗？ 我们的工程团队提供：

1. 免费流程评估： 分析您当前的运营情况并提出具体建议

2. 概念验证测试： 使用实际材料验证焊接参数

3. 定制提案： 符合您的生产目标和预算的详细解决方案

4. 客户参考访问： 查看我们的系统在像您这样的设施中运行

请立即联系我们 安排您的咨询并了解环机械如何提升您的 IBC 制造能力。

---

常见问题解答

问：自动化 IBC 焊接系统的典型交货时间是多少？

答：标准系统在 3-4 个月内交付。定制解决方案从设计批准到工厂测试通常需要 4-6 个月的时间。

问：你们的系统可以同时处理粉末涂层和镀锌线而无需转换吗？

答：是的，通过我们先进的焊接控制，系统在材料之间切换时会自动调整参数。快速更换电极配置可最大限度地缩短过渡时间。

问：你们的设备需要哪些维护技能？

答：我们的系统专为您现有的技术人员进行维护而设计。我们提供涵盖每日、每周和每月维护程序的全面培训。

问：如何确保每天数千个焊缝的质量始终如一？

答：多种监控系统：恒流控制、电极力验证、每个焊缝的能量监控以及可选的视觉检测系统。

问：您的典型客户投资回报率时间范围是多少？答：大多数客户通过节省劳动力、改进质量和提高吞吐量，在 12-18 个月内实现全部投资回报。大容量设施通常会在 12 个月内获得回报。
