浏览数量： 0 作者： 本站编辑 发布时间： 03-07-2026 来源： 本站
可靠的 IBC 罐金属框架笼 对于在灌装、储存和运输过程中保护和支撑 HDPE 内罐至关重要。

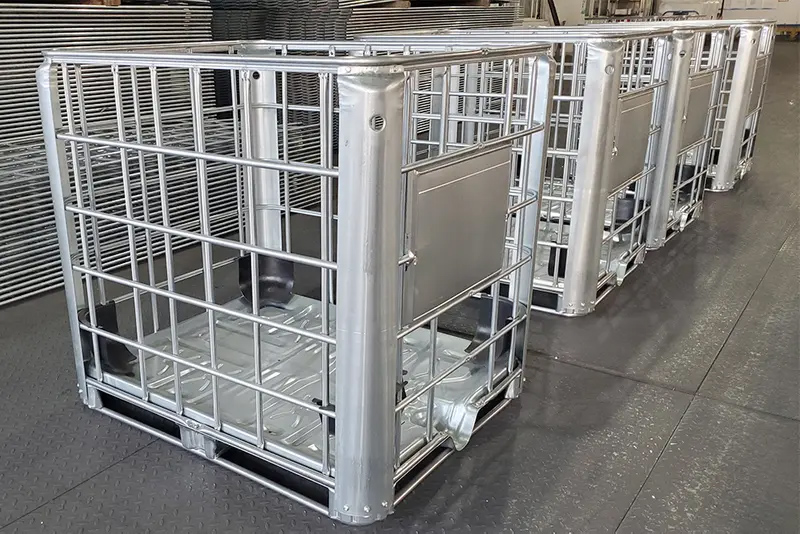

镀锌钢笼专为而设计 1000L IBC容器制造，将内罐、底部托盘及相关部件连接成一个稳定的工业包装系统。它有助于减少储罐变形，提高搬运稳定性，并在仓库储存和运输过程中提供结构保护。
可用的产品体系包括镀锌立式和卧式管、钢提升杆、P型管、铭牌、托盘组件和底部支撑。客户可以根据自己的制造能力购买半成品钢管、加工笼件或完整组装的IBC容器。
产品亮点 |
|

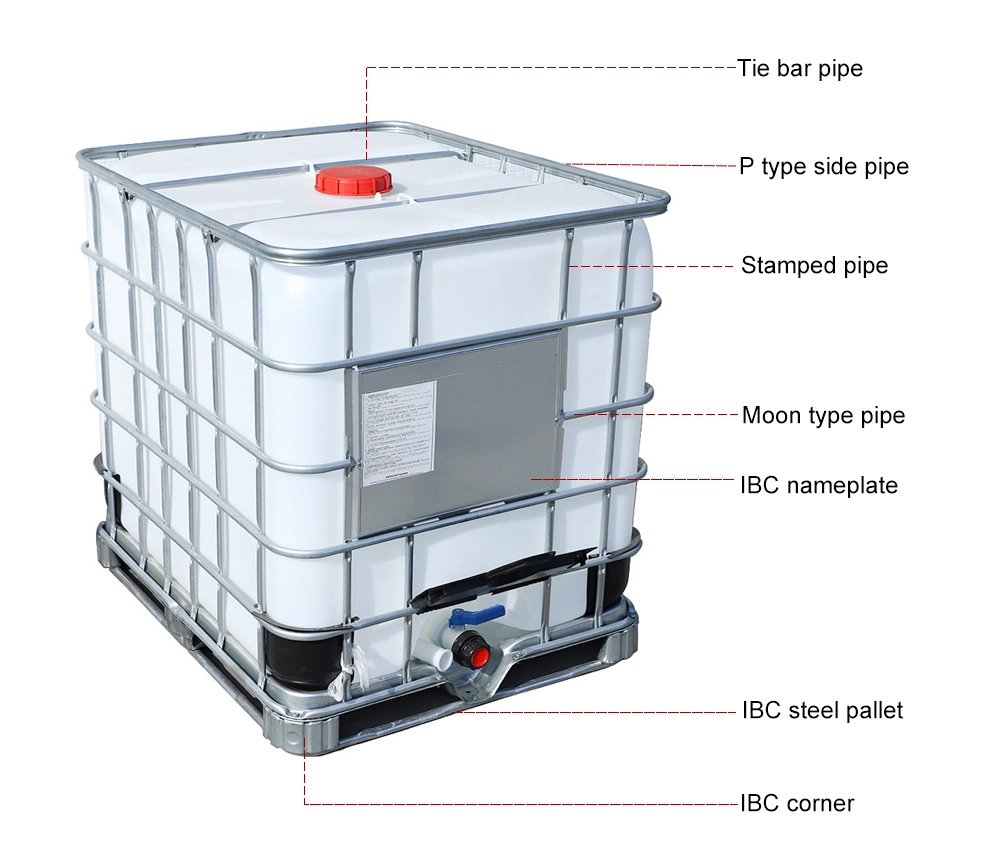

IBC集装箱通常由HDPE内罐、镀锌钢笼、底部托盘、顶部灌装盖和排放阀组成。
内罐容纳液体，而钢笼提供 结构保护 并有助于保持容器的形状。它还将内罐连接到托盘并支持稳定的 叉车搬运.
正确制造的 IBC 笼可以帮助：
支撑已填充的 HDPE 内罐
减少搬运过程中的变形
保护水箱免受外部冲击
保持阀门和盖子对齐
提高储运稳定性
将储罐牢固地连接到托盘上
笼子尺寸必须与内罐精确匹配。框架太小可能会对水箱产生压力点，而太大的笼子可能会导致运输过程中过度移动。
一个 1000L IBC 可容纳与十个 100L 桶大致相同的体积，使 IBC 格式能够有效地用于散装存储和工业液体运输。
完整的 IBC 结构包含多个必须精确生产和组装的钢和塑料部件。

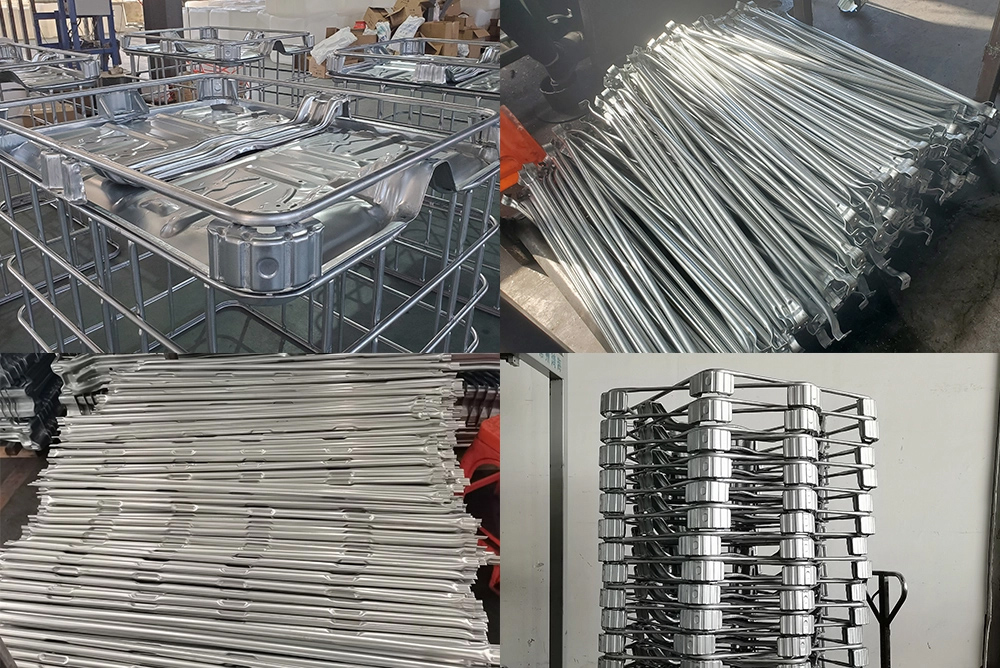

镀锌 笼管 构成 HDPE 内罐周围的主要保护结构。
标准产品配置包括20根镀锌立管。十六个是带孔的，四个是无孔的压花结构。还包括五个水平管，由四个较长的管和一个较短的管组成。
两根 钢制升降杆 将上部笼式结构与底部支撑系统连接起来。
它们的长度、孔位置和端部结构必须与保持架和托盘设计相匹配。精确的提升杆有助于简化组装并提高成品 IBC 容器的稳定性。
P 形管构成上部或侧面笼结构的一部分，有助于保持钢框架的正确尺寸。
IBC 铭牌 提供了用于标识、标签、产品信息和客户标记的可见区域。
IBC 钢托盘 可支撑填充容器的重量，并为合适的叉车设备提供通道。
完整的下部结构可包括一根钢梁、基管、四个金属底角、一个中心支撑脚和四个塑料底角。
保持架组件由制成 镀锌钢，比未经处理的碳钢具有更好的耐腐蚀性。
产品页面将 DX51D/120G标识 为用于 IBC 镀锌结构的材料等级。可用的壁厚包括大约 0.8 毫米、0.9 毫米和 1.0 毫米，具体取决于组件和客户规格。
保持架组件 | 典型规格 |
|---|---|
立式方管 | 16×16×0.9毫米 |
卧式方管 | 16×16×0.9毫米 |
顶部异形管 | 18×15×1.2毫米 |
圆顶横杆 | 19×1.0毫米 |
圆形基环管 | 19×1.0毫米 |
结构方管 | 18×18×1.0毫米 |
最终的管材尺寸、长度和壁厚应根据客户的内罐、笼图纸和生产标准确定。
尽管镀锌表面提高了耐腐蚀性，但成品钢构件仍应存放在干燥的环境中，并防止雨水、盐水和腐蚀性化学品的侵袭。
生产精确的 IBC 钢保持架需要多种成型、切割和焊接工艺。
预镀锌钢卷成型并焊接成长方形或圆形钢管。
长管 根据其在笼子中的最终位置 切割成所需的长度。
根据保持架设计， 选定的垂直管具有 冲孔或压花部分。
有些管端被压平、缩径或扩径，以便零件在保持架组装时能够准确连接。
钢提升杆根据所需的笼子和托盘尺寸进行切割、成型和冲压。
垂直和水平管通过受控定位和连接 焊接.
笼体与钢托盘、底角、支撑梁和中心脚连接。
完成的部件通过 尺寸检查、表面检查和焊点检查进行检查。
产品制造商可根据客户要求提供方形和圆形成品管材。
服务A | 服务B | 服务C |
半成品钢管 | 加工保持架组件 | 完整的 IBC 容器 |
适用于已经拥有切割、冲孔、管材成型和焊接设备的制造商。 方钢管和圆钢管以半成品形式供应。客户在本地完成剩余的加工和最终的保持架组装。 | 适合想要减少金属加工工作量的工厂。 立管、横管、横杆等部件经过切割、冲孔、成型及相关加工后供货。客户主要完成最后的焊接或组装。 | 适合需要成品的经销商和工业用户。 完整的IBC可包括HDPE内罐、镀锌钢笼、托盘、灌装盖和排放阀。 |
镀锌 IBC 笼式系统适用于：
IBC容器制造商
钢保持架焊接工厂
工业包装供应商
化工包装企业
IBC 组件经销商
IBC 维修和翻新公司
大宗液体包装业务
这些组件可用于新的 IBC 制造、本地笼组装、替换零件供应或完整容器生产。
钢框架、内罐、阀门和托盘必须设计为一个兼容的系统。买家应避免仅根据外观或标称容量购买组件。
请提供：
中型散装容器容量
笼图或实物样品
内罐尺寸
管材轮廓和壁厚
镀锌层要求
吊杆尺寸
托盘设计
所需的供应选项
订购数量
目的地和包装要求
钢管及笼式构件发货前应检查 管厚、切断长度、孔位、焊接质量和框架尺寸.
应检查镀锌表面是否有明显的损坏、生锈或变形。吊杆、托盘部件及连接位置也应符合批准的图纸。
组装后，HDPE 内罐应牢固地安装在笼内，而不会产生过大的压力或移动。灌装盖、排放阀、铭牌和托盘应保持正确对齐。
对于完整的 IBC 容器，应根据预期应用、包装液体和适用的运输要求完成额外的测试。
制造精良的 IBC罐金属框架笼 为可靠的工业容器提供了所需的结构基础。
笼式系统采用镀锌钢结构、提升杆、托盘组件和灵活的供应选项，可以支持不同的制造和装配模型。
客户可以选择 根据自己的设备、人工成本和生产要求, 钢管半成品 加工的笼组件 或 完整的IBC容器。
订购前提供准确的图纸、尺寸和材料规格有助于确保笼子与 HDPE 内罐和托盘系统正确匹配。
